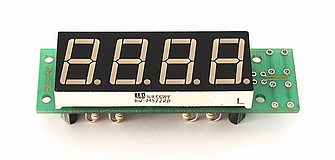

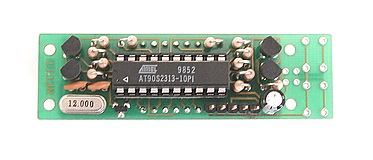

Deska plošného spoje je navržena jako universální ( viz. místo pro tlačítka vpravo ) a bude na ní realizováno více různých konstrukcí.
- Měřící rozsah : 0.005 Hz až 5.000 MHz ( 50.00 MHz )
- Automatické přepínání rozsahů
- Rychlost měření : f > 10Hz = 10x/sec, f <10 Hz = 1 perioda
- Napájení : 5 V ss, max. 100 mA
- Osazení : 1 IO, 4 T
- Rozměry: 25 x 65 x 23 mm
Pro rozšíření rozsahu až do 50 MHz je nutná doplňující deska, na které je umístěna i zdrojová část se stabilizátorem na 5V.
Popis zde.
Programovatelný otáčkoměr NOVÉ
Speciální program
s možností přizpůsobení zobrazovaného údaje plně konkrétní aplikaci.
Hlavní vlastností je možnost nastavit převodní kontantu snímače a
další parametry. Tím je možné nejen použití jako měřič frekvence či
otáčkoměr, ale i třeba jako rychloměr, průtokoměr ( okamžitá spotřeba
) a jiné.
Kromě korekce údaje je možné volit polohu desetinné tečky, 1 rozsah
nebo automatické přepínání rozsahů.
dále je k dispozici pomocný výstup, který s nastavitelnou hodnotou
sepnutí a rozepnutí.
Parametry se nastavují pomocí dvou tlačítek a jsou trvale uchovány
v paměti EEprom.
D dispozici je
i varianta s výstupem dat RS232/TTL.
-
Rozsah měření vstupních inpulsů: 0,005 Hz až 400 kHz
- Osm programovatelných parametrů, více zde
-
Vstupní signál: TTL, vstupní odpor větší jak 1Mohm
- Výstupní signál: TTL, max 5 mA
-
Ostatní elektrické i mechanické parametry shodné s čítačem 5Mhz
Měření okamžité spotřeby
Modul s verzí pgm programovatelný otáčkoměr lze též použít pro odečítání okamžité spotřeby na elektroměrech se signalizací LED diodou 10000 imp/kWh. Stačí doplnit modul fototranzistorem připevněným k LED elektroměru. Podrobnosti na dotaz.
Otáčkoměr
Verze programu určena
pro přesné měření otáček ve velmi širokém rozsahu. Je možno nastavit
korekci použitého typu snímání pomocí násobitele případně dělitele.
Lze tak měřit většinu běžných motorů s pomocí nejrůznějších typů snímačů.
Nastavení dělitele se provádí tlačítkem a je trvale uloženo v paměti
EEprom.
Přepínání rozsahů je automatické.
-
Rozsah měření: 0,5 až 1 000 000 ot/ min
-
Korekce: násobitel 2x nebo dělitel 1až 12
-
Max. vstupní frekvence: 150 kHz
-
Vstupní signál: TTL, vstupní odpor větší jak 1Mohm
-
Ostatní elektrické i mechanické parametry shodné s čítačem 5Mhz
Otáčkoměr - Verze programového vybavení
V současné době jsou k dispozici tyto verze programu:
Standardní - bez omezení rozsahu, měří od 0,5 ot/min ( z toho vyplývá, že v podstatě nikdy neukazuje 0, doba mezi jednotlivými impusly může být až několik minut, rychlá volba dělitele 1-6 tlačítkem
Pro obráběcí stroje - minimální měřitelné otáčky 15 ot/min , základní rozlišení 1 ot/min,
rychlá volba dělitele 1-6 tlačítkem
Programovatelný - zde si prakticky všechny parametry může nastavit uživatel sám dle potřeby, min. hodnota, rozlišení apd. plus další funkce navíc
Ceny:
stavebnice:všechny verze 500 Kč - uvést barvu
displeje zelená / červená
U otáčkoměru nezapomeňte uvést varintu požadovaného programu !
Přeprogramování procesoru libovolné verze tohoto modulu zdarma..
Stavebnice obsahuje všechny součástky pro osazení plošných spojů, kvalitní dvoustranný plošný spoj s prokovenými otvory, naprogramovaný mikroprocesor .
