Elektronické relé



Elektronické relé

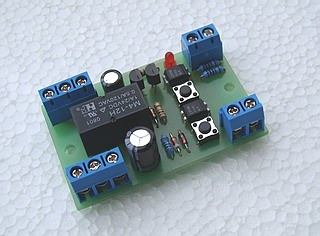

Slouží jako náhrada spínacího relé Tillig 8410. Oproti 8410 má výhodu v tom, že nepotřebuje koncové vypínače cívek a nedochází zaseknutí relé v mezipoloze, což u původního relé vede často ke zničení. Dalšími výhodami jsou malé rozměry a nízká hlučnost.
Dříve se relé nahrazovalo bistabilním relé. Elektronická varianta má však další výhody :

  • Možnost ručního ovládání
  • Spínací napětí od 3V obou polarit ! , Možnost galvanické oddělení vstupů od napájení
  • Signalizace stavu výstupu

Návod k instalaci ve formátu pdf je zde.

Příklady zapojení

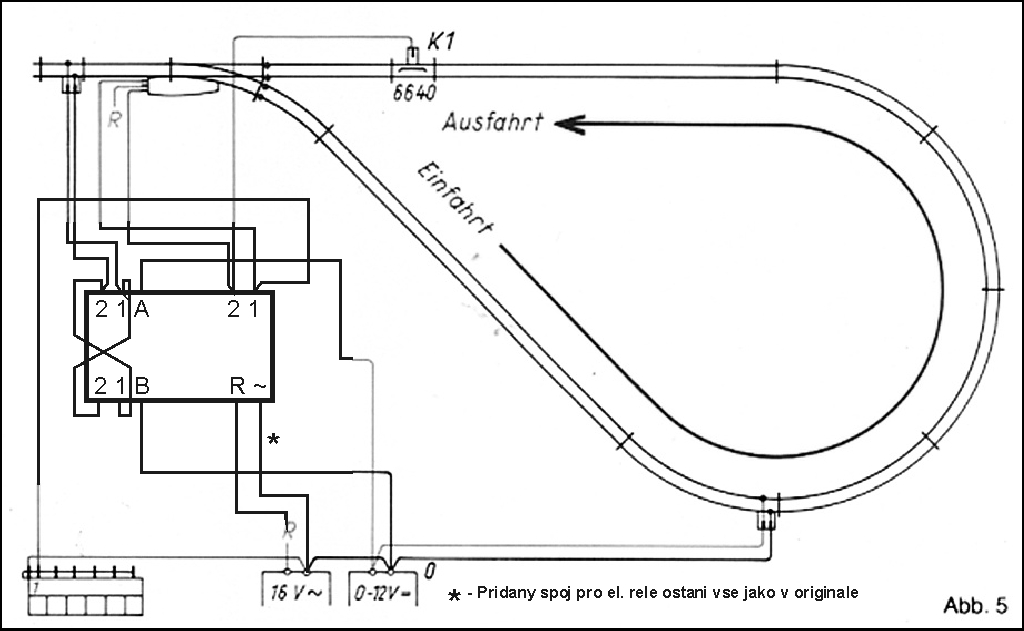

Smyčka

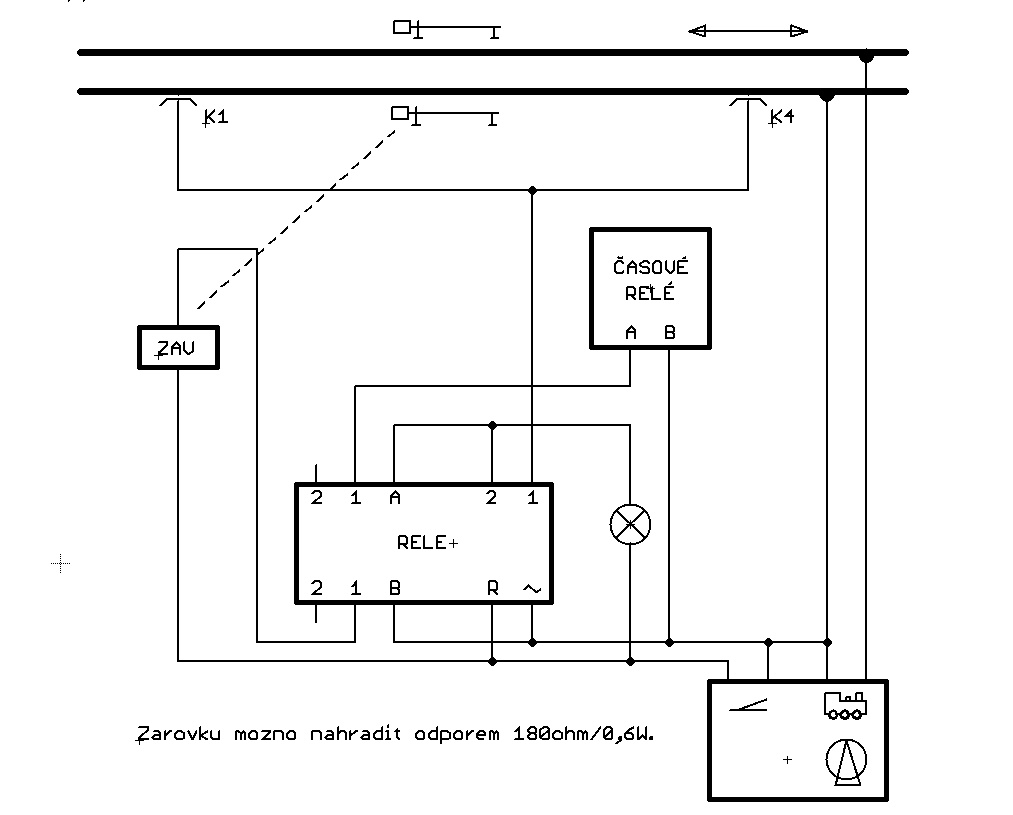

El. relé plus časové relé

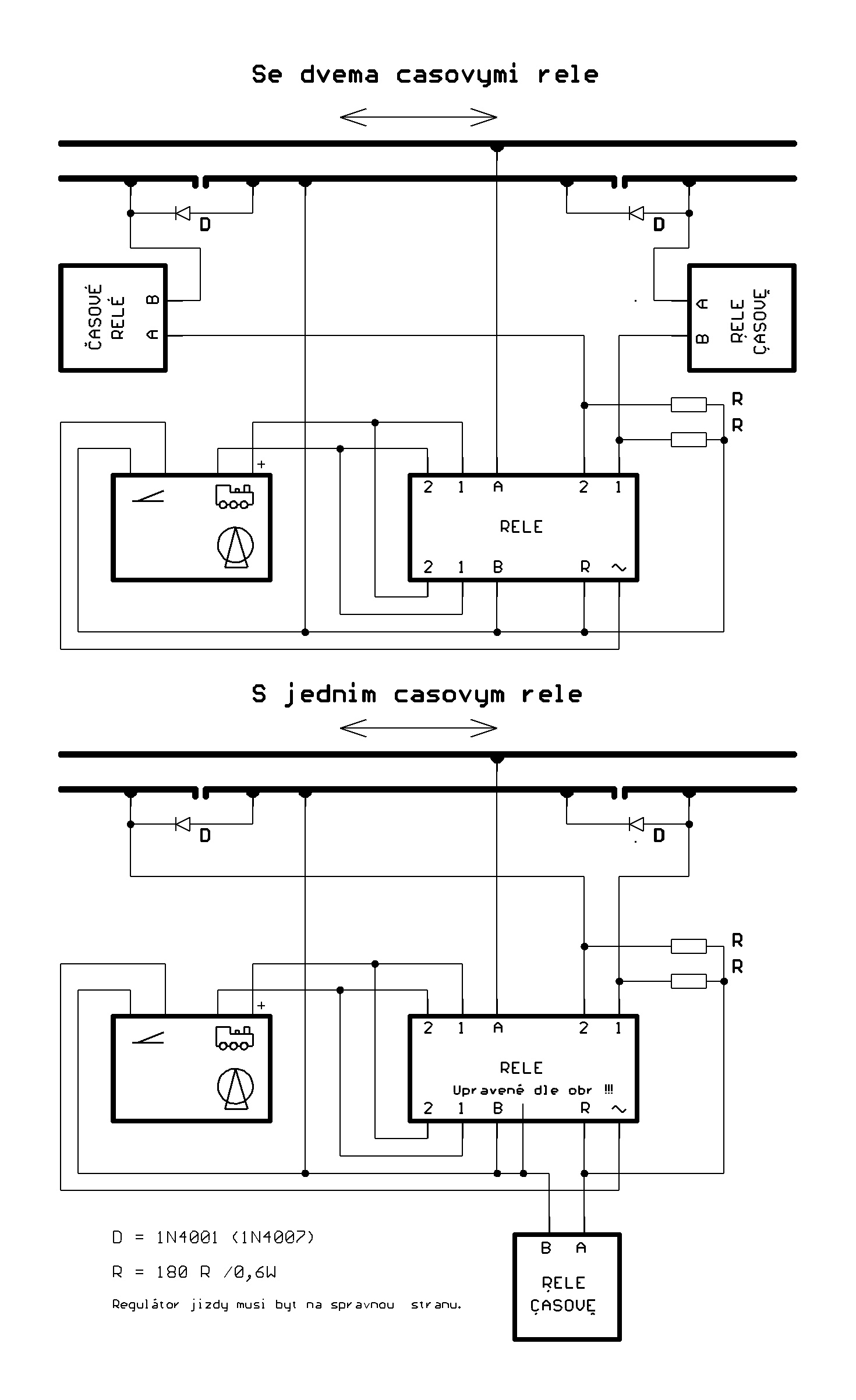

Pendl

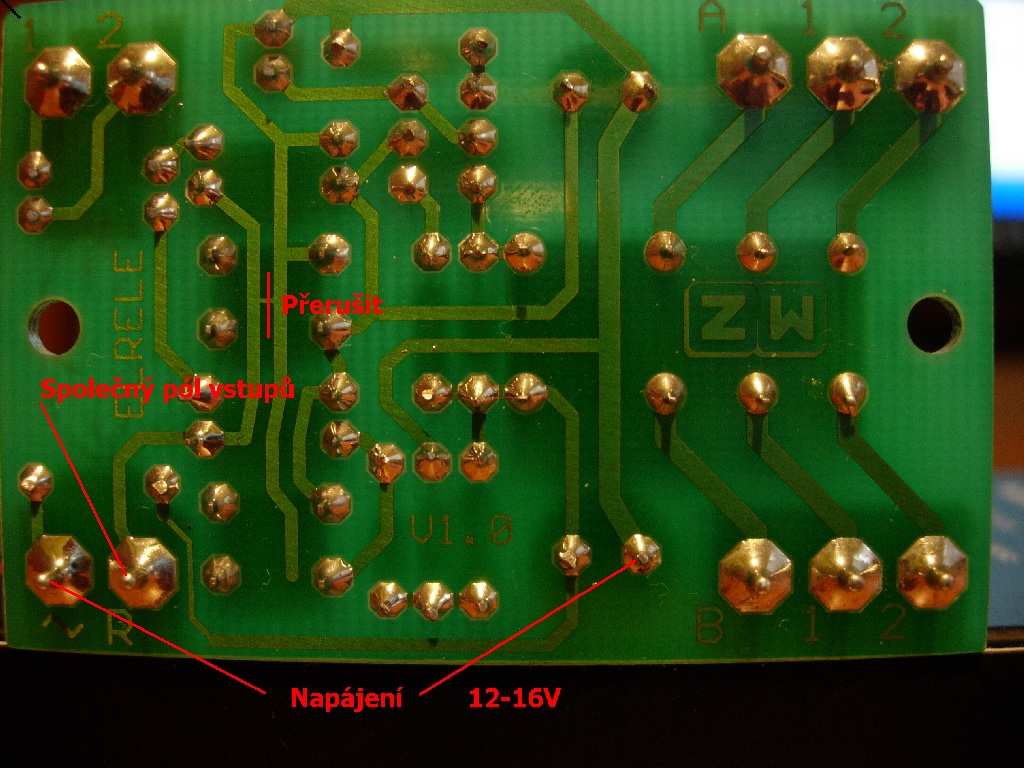

Úprava pro galvanické oddělení vstupních obvodu zde.

Zapojení el. relé s optickými snímači:

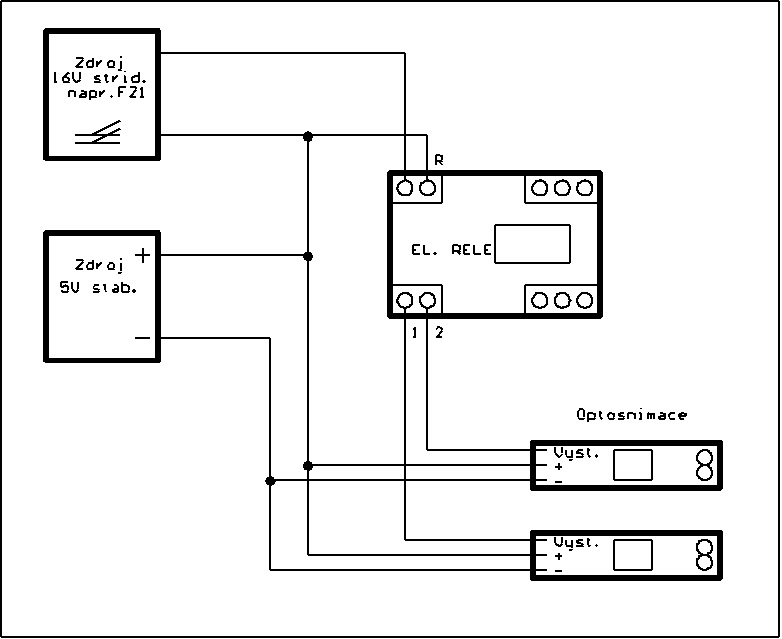

Se dvěma zdroji.

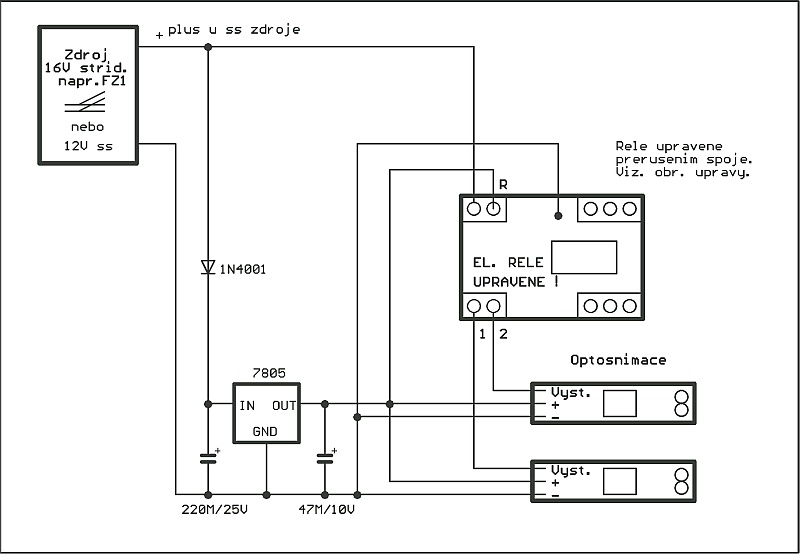

S jedním zdrojem a stabilizátorem.



Časové relé


Slouží jako náhrada časového tepelného relé Tillig 8420. Na rozdíl od původního je bezkontaktní , elektronické. Díky tomu má neomezenou životnost, protože se neopalují žádné kontakty. Doba zpoždění je nezávislá na zátěži, napětí i době provozu. Pracuje se stejnosměrným i střídavým proudem a tím pádem nezáleží na polaritě připojení. Funkce zpoždění je indikována LED diodou. Nastavení času je jednoduché, pomocí trimru.

Návod k instalaci ve formátu pdf je zde.



Výrobky je možné je shlédnout v praktickém provozu na klubových kolejištích Sdružení železničních modelářů Pečky. Dny otevřených dveří jsou pravidelně každou první sobotu a neděli v měsíci. Bližší informace případně také na www.es-pecky.cz.

Uvedné výrobky si můžete zakoupit zde: www.es-pecky.cz

Technické dotazy: milos@zajic.cz
