Tester LED diod


NOVINKA

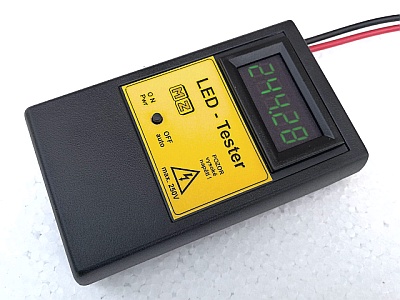

Přístroj je určen pro rychlé ověření funkce nejrůznějších jednotlivých LED diod i jejich vícenásobných seriových zapojení a výkonových čipů až do napětí 250V ! Jsou dnes velmi často používány pro osvětlení a podsvícení a jejich poruchovost bývá značná.
Testerem lze zkoušet i usporné zářivky, různé zdorje, zenerorovy diody, viz dále.

+++ I přes velké napětí na výstupu při náhodném dotyku hrotů tester "netluče" díky automatické regulaci. +++

Základní technické parametry:

  • Výstupní napětí : 0 až 250V
  • Rozsah zatěžovacího proudu : 0,1 až 5 mA, automatická regulace
  • Měření napětí : 5 míst LED modul, 0,00 až 250,00V
  • Napájení: 7 až 15V ( 9V nabíjecí baterie ) ,spotřeba cca. 25 až 400mA
  • Osazení: 1 IO, 6Tr, 6D
  • Rozměry: 67 x 115 x 28 mm



Popis
Podobné testery se dají koupit samozřejmě v Číně. Pro moje použití mají však základní vady a to je napájení ze sítě, velmi nepřesný 3 místný voltmetr ( téměř nepoužitelný ) a jen některé mají automatickou regulaci proudu. Proto vznikla originální kontsrukce, odstraňující uvedené problémy. Díky napájení z baterií je práce s testerem bezpečná, pohodlná a měření přesné.

Praktické použití testeru:
Klasické LED žárovky
LED diody jednoducjé i vicenásobné na jednom čipu
Úsporné zířivky
Doutnavky
Zenerovy diody
Kompletní spínané zdroje menších výkonů
Opravy spínaných napájecích
zdrojů

Podrobněji ve stavebním návodu.

Pří práci s testerem je potřeba postupovat uváženě, při nesprávném použití dokáže tester díky vysokému napětí polovodiče také zničit.

Stavba

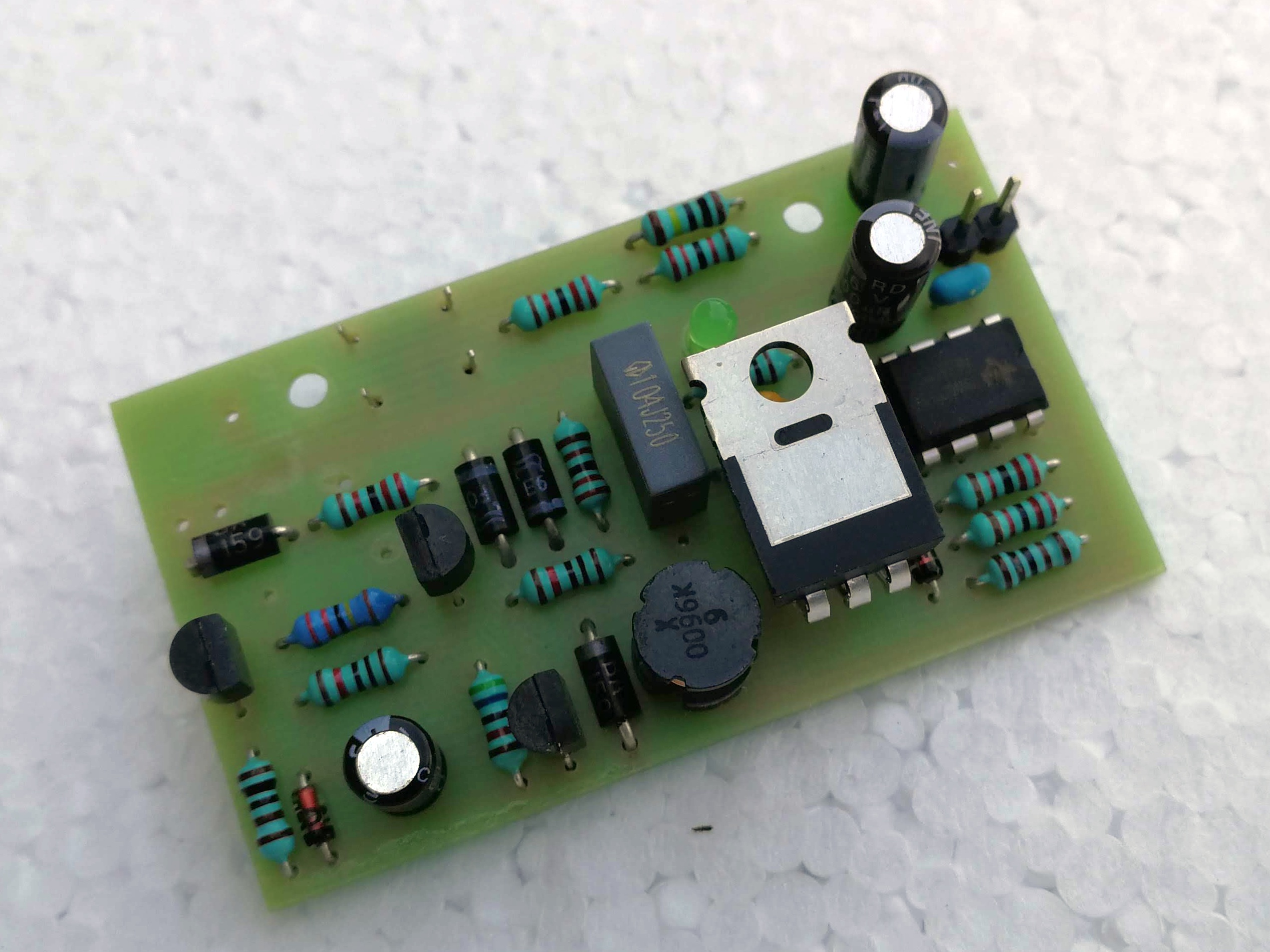

Vlastní kosntrukce je jednoduchá na malé jednostranné desce a bez použití nějakých nedostupných součátek.
Použity jsou jen 2 SMD součástky, které jsou nutné pro automatickém vypnutí. .

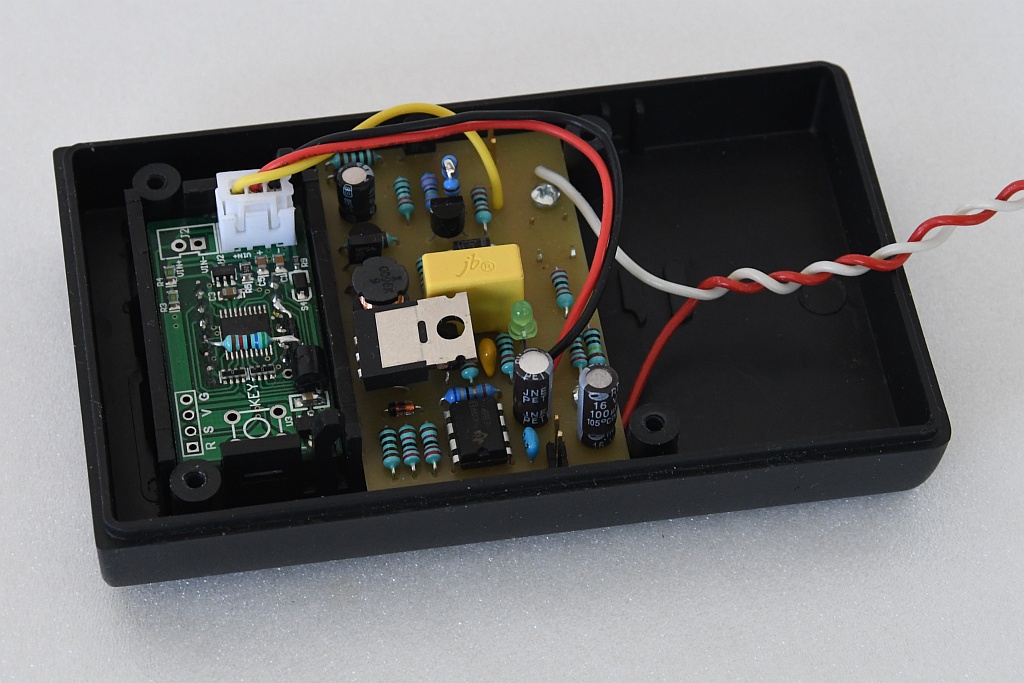

V testeru je použit 5místný modul voltmetru, který měří přesně. Modul je možné u nás zakoupit např. u www.hezkyden.cz
Bohužel varianty do 300V nejsou dostupné. Ve svém testeru jsem použil modul s pevným rozsahem do 30V a zásahem do modulu jsem upravil polohu desetinné tečky. Obrázek provedné úpravy je zde. A zde.



Ceny:
Upozornění - modul voltmeru není součástí dodávky !!!

stavebnice pouze desky ( jen pl. spoj a součástky na něm ) - 280,- Kč
stavebnice kompletní - podle zájmu bude možná později ( léto )
Hotový výrobek - bohužel nebude, nejsou kapacity na výrobu.

PE 3 / 2019
