Čítač AVR 1300 MHz

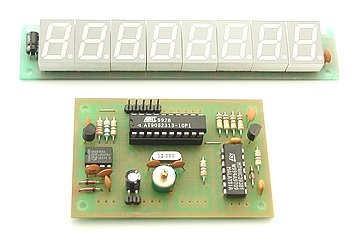

Jednoduchý čítač s procesorem ATMEL AVR 90S2313. Jeho hlavní výhodou oproti typu 250 MHz je možnost programování. Uživatel si sám pomocí dvou ovládacích tlačítek programuje všechny potřebné parametry. Je navržen spíše jako jednoúčelové zařízení určené k vestavbě do jiného přístroje ( nebo jako externí doplněk ). Jje určen hlavně jako stupnice pro přijímače a vf generátory, ale lze jej samozřejmě pouřít i jako běžný čítač do 1300 MHz. Skládá se ze dvou modulů: displej a řídící část. Displej pracuje ve statickém ! režimu a je ovládán pomocí třívodičové seriové komunikace. Displej má osm míst a jejich počet lze oříznutím desky zmenšit. Řídící jednotka je osazena procesorem 90S2313. Ten obsahuje též paměť EEprom pro všechny uživatelské údaje. Na základní desce jsou dvě předděličky : do 40 Mhz a do 1300 MHz. Ovládání pomocných funkcí : mf +/-, lsb, usb je pomocí samostaných vstupů.

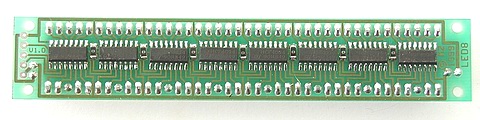

Pro dosažení malých rozměrů je deska displeje částečně osazen součástkami SMD.

  • Vstup: do 5 MHz (TTL), do 40 MHz, do 1300 Mhz ,citlivost < 50mV
  • Rozlišení volitelné podle nastavené měřící doby a předěliče
  • Předdělič : libovolná hodnota ( 1 až 1000 ), na desce do 40 MHz 1:8, do 250 MHz 1:64, do 1300 Mhz 1:256
  • Mf. kmitočet : +/- libovolná hodnota ( max. 8 dekád )
  • Korekce šířky pásma filtru pro SSB přijímače +/- libovolná hodnota
  • Číslicová filtrace blikání posledního čísla
  • Čtyři paměťové banky nastavených parametrů
  • Napájení : 5V, 20 - 300 mA podle údaje
  • Rozměry : displej - 117 x 22 x 11 mm, výška znaků 14mm; základní deska - 60 x 40 x17 mm
Ceny:
Stavebnice Čítač AVR - 870Kč

Stavebnice obsahuje všechny součástky pro osazení plošných spojů, kvalitní vrtané plošné spoje cínované s maskou, naprogramovaný mikroprocesor.

Po dohodě je možno dodat osazenou desku dipleje.

Stavební návod publikován ve sborníku
Holice 2001
